深部找矿设计是根据已知矿体向深部廷伸的特点，以就矿找矿原则，目的扩大已知成果，寻找盲矿体，获得基础储量，为矿山向深部开拓提供设计依据，由于坑探效率低、速度慢、成本高、灵活性低、安全性差、劳动强度大，以及在松软矿体中探矿而过早地破坏了矿体的稳定性等，钻探是获得最佳地质成果的重要手段，降低采矿的风险度，提高生产效率和经济效益。

钻孔揭露地质特征：

1：地层岩性                           2：构造特征

3：见矿层次及其矿化特征       4：围岩蚀变

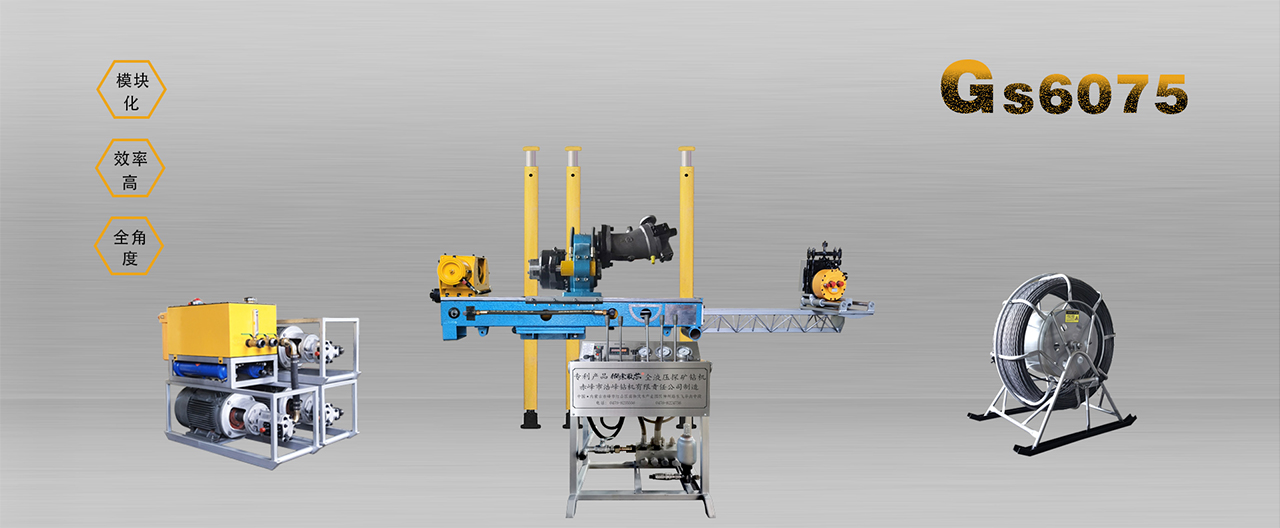

Gs系列全液压钢索取芯探矿钻机

1、体积小、重量轻、安装方便，360°全方位钻进钢索取芯，提岩芯不提钻杆。

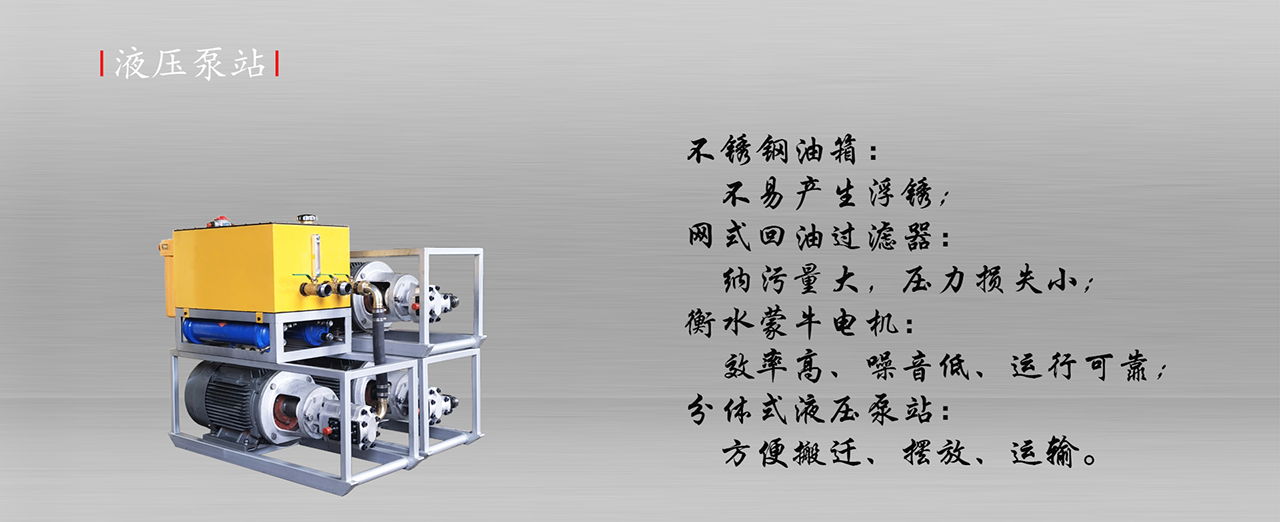

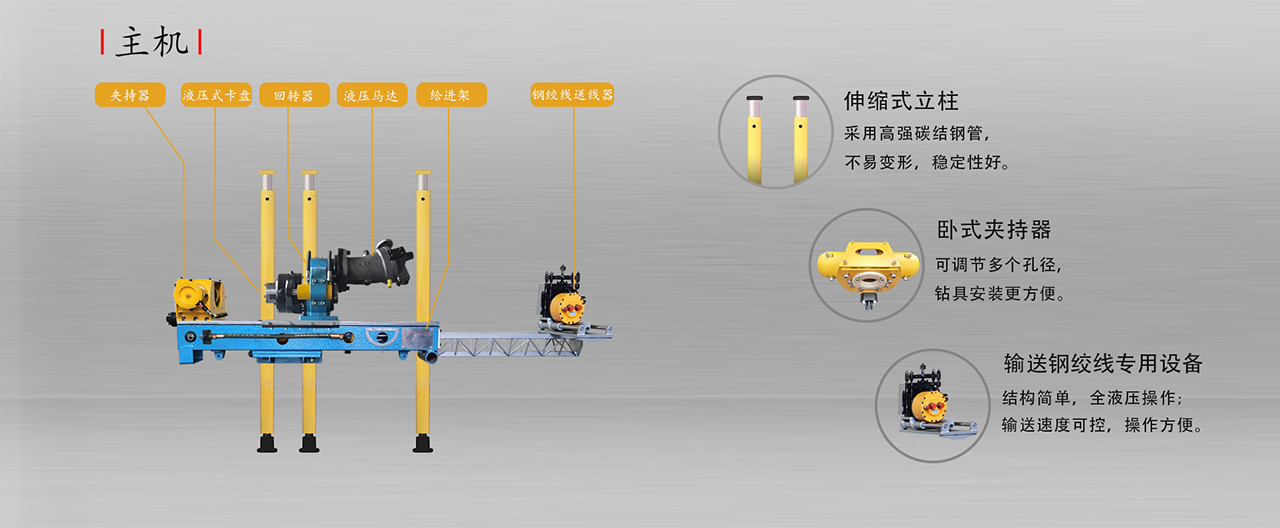

2、三大部分组成，主机、泵站、操作台。

3、在原有运输、探矿巷道即可投入生产，对矿山的整体结构起到保护作用。也可用于地表0-90度钻探。

4、钻机布置灵活，机械化扭卸钻杆，减轻工人劳动强度提高工作效率。

5、采用箱式给进架，夹持器加紧，动力头回转钻进，油缸拉送钻具，省掉笨重的钻塔。

6、具有联动性功能，通过操作台集中控制，简单安全，可无极调速。

7、空心轴设计，钻杆长度不受钻机给进行程限制。

8、解体性好，搬迁运输方便。Φ46-Φ56-Φ71钻杆可同机使用，更换只需15分钟。

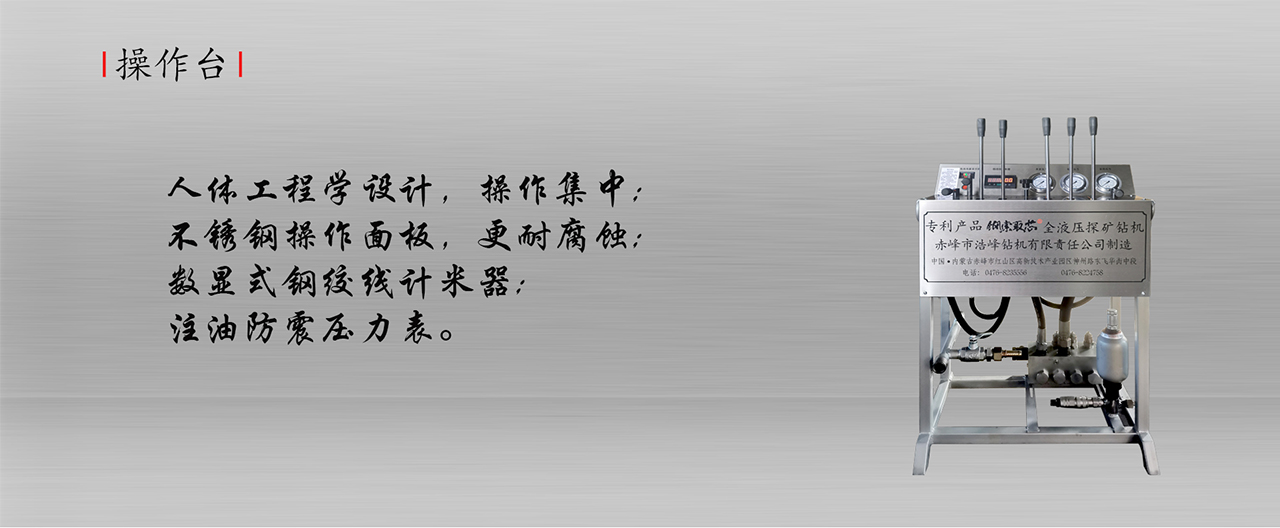

9、油泵、水泵、电源集中操作台。

10、抽拉式立柱，适合高低不等的巷道。

11、进口油表线，承受压力高、柔软，减少高压油脉冲力，使液压油表指针更稳定，能及时发现孔内地层、岩石变化。

12、特殊定做油温冷却器，高压油冷却快，低温使用，能保护马达、油泵、橡胶密封件的使用寿命。

13、一班2人操作，2-5天可熟练操作。

360°钢索取芯优点如下：

1. 提岩芯不提钻杆,减少提送钻杆的辅助时间，增加纯钻进时间，钻孔越深经济效果越显著；

2. 减轻工人体力劳动；

3. 岩心堵塞可立即捞取，提高岩矿心采取率；

4. 减少钻杆螺纹拧卸磨损，延长钻杆寿命，降低管材消耗；

5. 减少钻头扫孔磨损、拧卸及与孔壁碰撞机会，延长钻头寿命；

6. 减少冲洗液抽吸和孔壁压力失去平衡，从而减少孔内事故；

7. 减少提送钻的机械磨损，增加钻机使用寿命；

8. 减少钻孔弯曲度，提高钻孔质量；

9. 有利于钻进复杂地层，避免孔壁坍塌掉块；

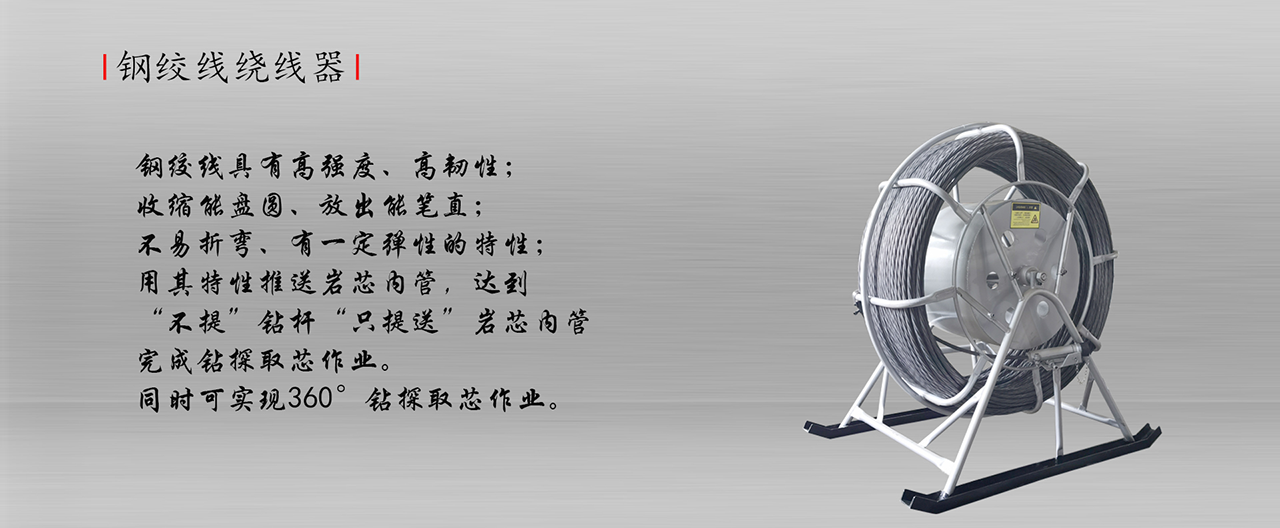

10. 可以利用钢绞线在钻杆内放测斜仪，进行测斜；

11. 节约耗电，只需很小的动力就能完成取芯作业，不需钻机主机运转辅助。

工作条件：

1. 坑道钻机适用于顶板完整无破碎，无流沙，无支护的硐室内使用。

2. 顺向钻进，    硐室要求 高2000mmx宽2000mm。

3. 水平横向钻进，    硐室要求 高2000mmx宽3000mm。

4. 垂直上下角度钻进，硐室要求 高3000mmx宽2000mm。

我公司承诺免费派技术人员到现场（国内）安装、调试培训。

质保期壹年，壹年内非人为损坏，免费更换配件。

在设备安装、调试、试运转期间，供方将派遣1名有资格、有经验、能胜任工作的技术人员到需方现场从事安装和调试工作，在正确安装、维修、故障排除及操作使用等方面为需方提供技术上的帮助和支持，保证设备正常运行。

钻具参数：

钻杆71mm，岩心管73mm，钻头75mm，扩孔器75.5mm，取出岩心49mm。

钻杆56mm，岩心管58mm，钻头60mm，扩孔器60.5mm，取出岩心36mm。

钻杆46mm，岩心管48mm，钻头49mm，扩孔器49.5mm，取出岩心29mm。

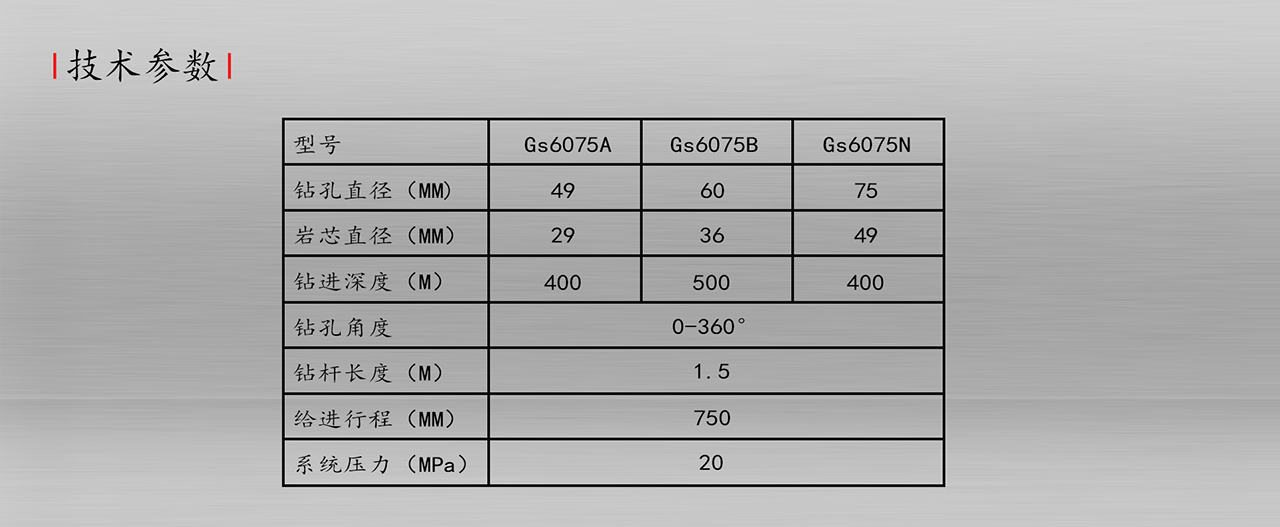

Gs-6075型钻机  技术参数

钻进角度：坑道、地表、0-360度

钻进深度：钢钻杆46mmx400米

                 钢钻杆56mmx500米

                 钢钻杆71mmx400米.

主轴转数：260—1200 转/分

主轴输出扭矩：190-850  N.m    （扭力平台测试）

额定给进力：60      KN     （扭力平台测试）

给进行程：750mm

电机功率：油泵电机22kw-3台、水泵电机5.5kw

马达型号： L6V107 （贵州力源）

油泵型号：GP5020-齿轮泵  GP32-齿轮泵

主机重量(可分解)：380kg    长1400mm  宽300mm  高730mm。

操作台    重量：160kg     长600mm   宽440mm  高1000mm。

液压泵站  重量：230kg-3   长1150mm  宽450mm  高1110mm。
