深部找矿设计是根据已知矿体向深部廷伸的特点,以就矿找矿原则,目的扩大已知成果,寻找盲矿体,获得基础储量,为矿山向深部开拓提供设计依据,由于坑探效率低、速度慢、成本高、灵活性低、安全性差、劳动强度大,以及在松软矿体中探矿而过早地破坏了矿体的稳定性等,钻探是获得最佳地质成果的重要手段,降低采矿的风险度,提高生产效率和经济效益。

钻孔揭露地质特征:

1:地层岩性                             2:构造特征

3:见矿层次及其矿化特征         4:围岩蚀变

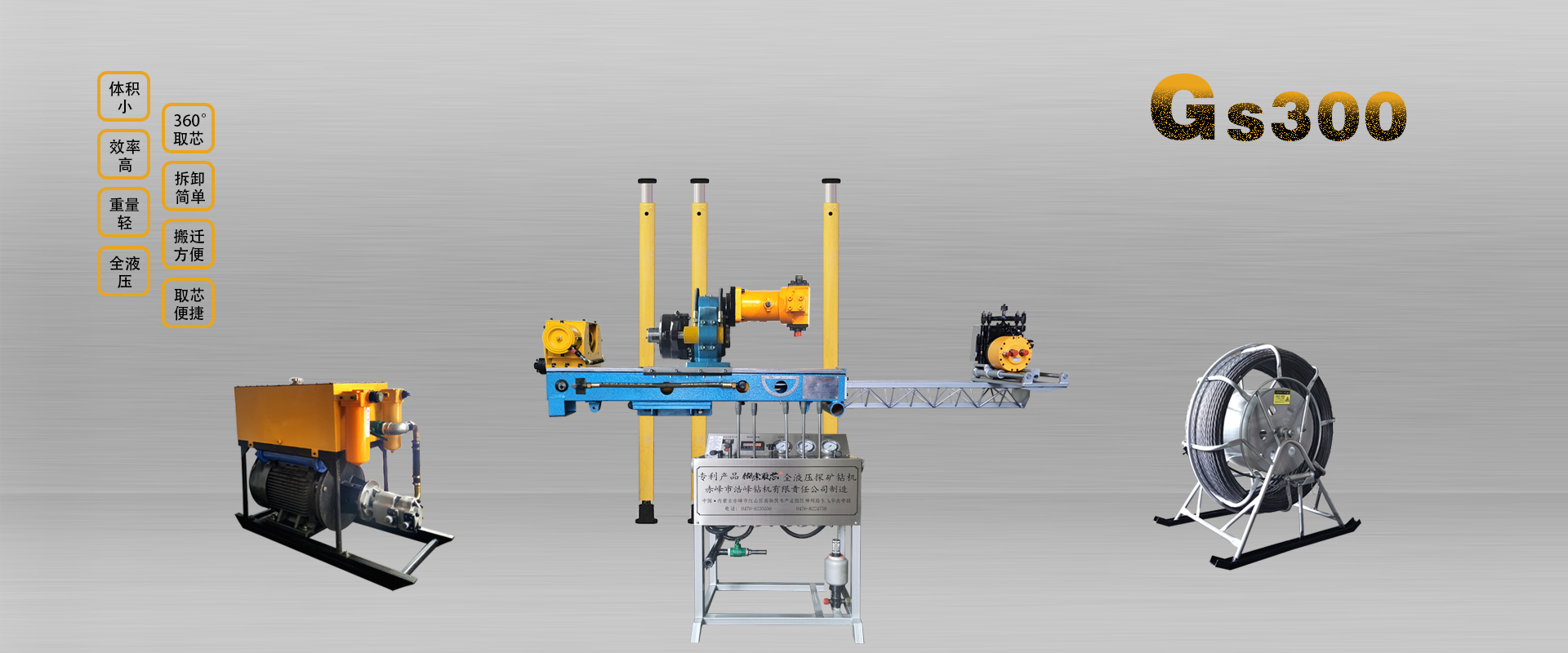

Gs系列全液压钢索取芯探矿钻机

1、体积小、重量轻、安装方便。

2、分体组成,主机、泵站、操作台、泥浆泵、钢索取芯设施。

3、在原有运输、探矿巷道即可投入生产,对矿山的整体结构起到保护作用。也可用于地表0-90度钻探。

4、钻机布置灵活,机械化扭卸钻杆,减轻工人劳动强度,提高工作效率。

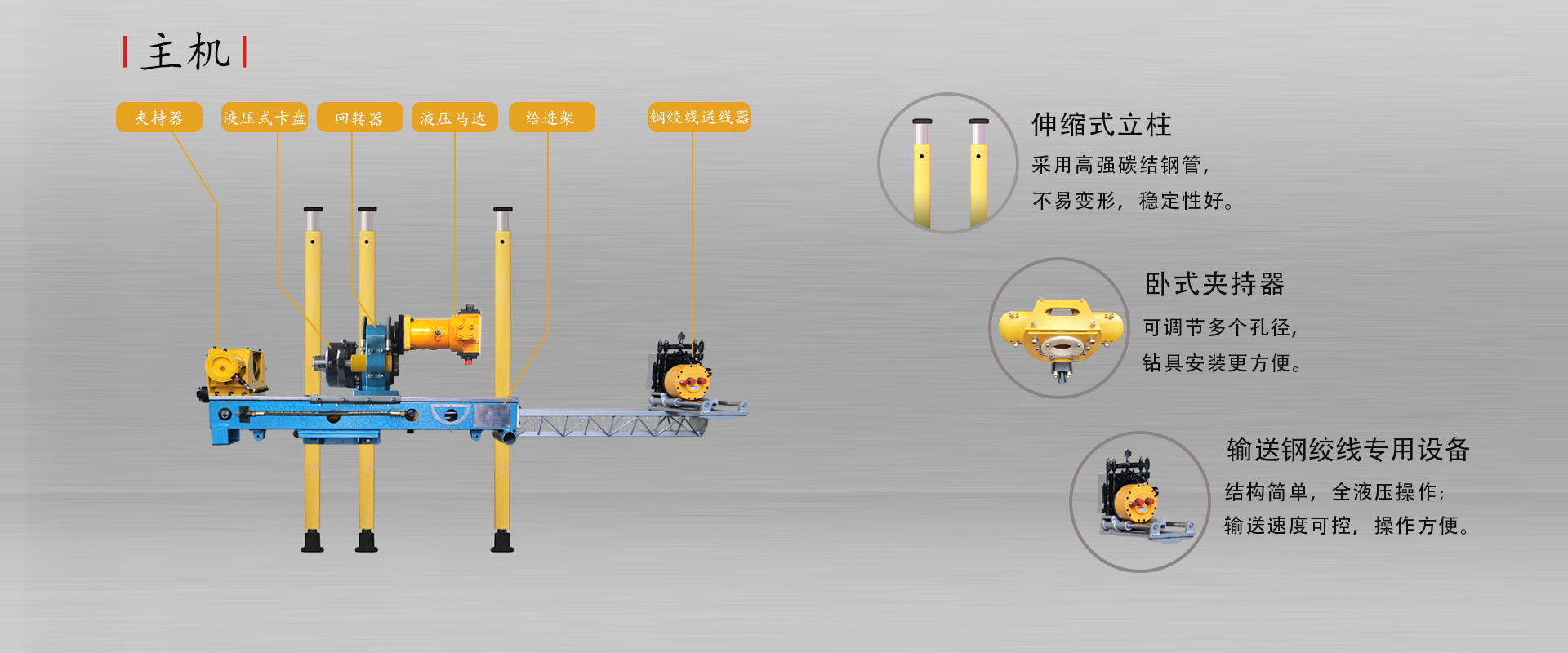

5、采用箱式给进架,夹持器加紧,动力头回转钻进,油缸拉送钻具,可以省掉笨重的钻塔。

6、具有联动性功能,通过操作台集中控制,简单安全,可无极调速。

7、空心轴设计,钻杆长度不受钻机给进行程限制。可以360°任意倾角钻探。

8、解体性好,搬迁运输方便。

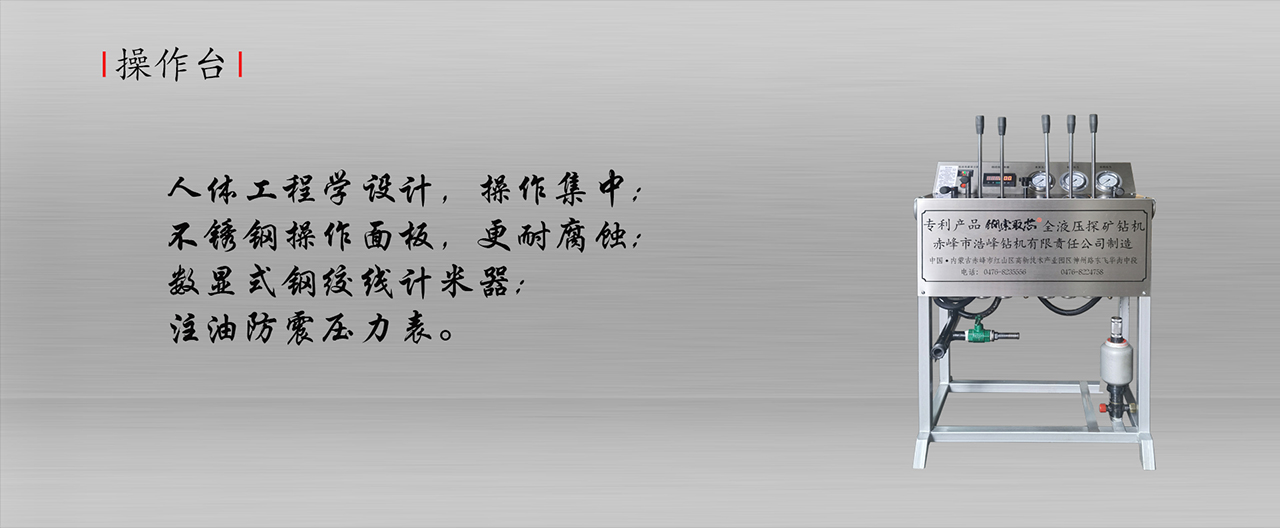

9、油泵、水泵、电源集中操作台。

10、抽拉式立柱,适合高低不等的巷道。

11、进口油表线,承受压力高、柔软,减少高压油脉冲力,使液压油表指针更稳定,能及时发现孔内地层、岩石变化。

12、特殊定做油温冷却器,高压油冷却快,低温使用,能保护马达、油泵、橡胶密 封件的使用寿命。

13、一班2人操作,2-5天可熟练操作。

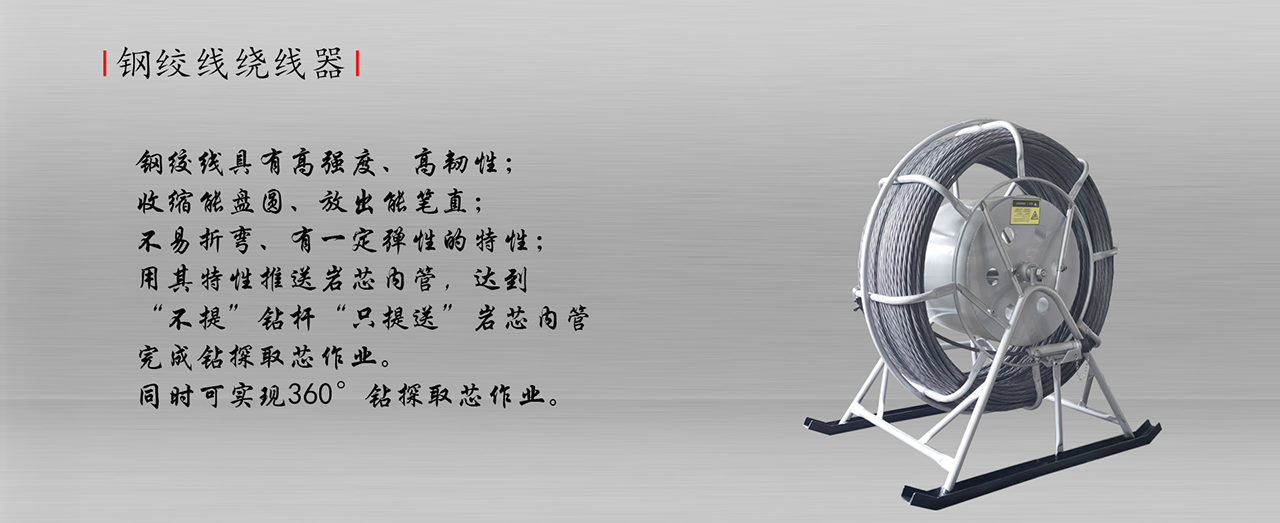

360°钢索取芯优点如下:

1. 提岩芯不提钻杆,减少提送钻杆的辅助时间,增加纯钻进时间,钻孔越深经济效果越显著;

2. 减轻工人体力劳动;

3. 岩心堵塞可立即捞取,提高岩矿心采取率;

4. 减少钻杆螺纹拧卸磨损,延长钻杆寿命,降低管材消耗;

5. 减少钻头扫孔磨损、拧卸及与孔壁碰撞机会,延长钻头寿命;

6. 减少冲洗液抽吸和孔壁压力失去平衡,从而减少孔内事故;

7. 减少提送钻的机械磨损,增加钻机使用寿命;

8. 减少钻孔弯曲度,提高钻孔质量;

9. 有利于钻进复杂地层,避免孔壁坍塌掉块;

10. 可以利用钢索在钻杆内放测斜仪,进行测斜;

11. 节约耗电,只需很小的动力就能完成取芯作业,不需钻机主机运转辅助。

工作条件:

1. 坑道钻机适用于顶板完整无破碎无流沙,无支护的硐室内使用,360°全方位取芯。

2. 水平顺向钻进,硐室大小要求 高2000x宽2000mm。

3. 水平横向钻进,硐室大小要求 高2000x宽3000mm。

4. 垂直上下角度钻进,硐室大小要求 高3000x宽2000mm。

整机质保期限为12个月,在质保期内非人为损坏的,供方免费更换配件。

我公司承诺免费派技术人员到(国内)现场安装,调试,培训。

在设备安装、调试、试运转期间,供方将派遣1名有资格、有经验、能胜任工作的技术人员到需方现场从事安装和调试工作,在正确安装、维修、故障排除及操作使用等方面为需方提供技术上的帮助和支持,保证设备正常运行。

服务内容

专业类别

服务时间(人日数)

现场安装、调试、和技术指导

高级技师

1•3-5

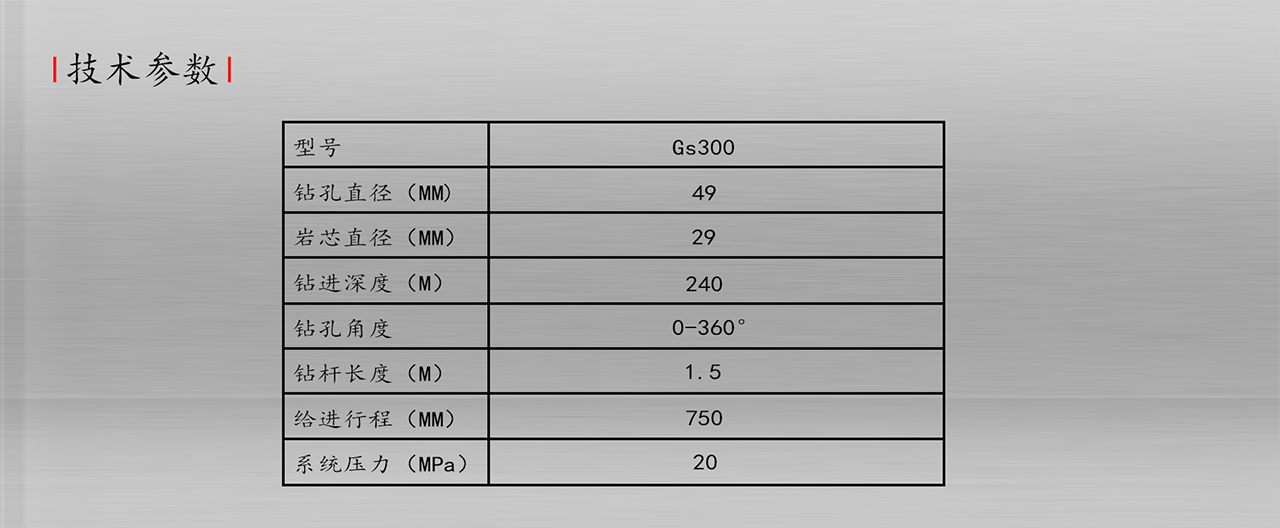

Gs-300型钻机 技术参数

钻进角度:(坑道)0-360度,地表0-90度

钻进深度:钢钻杆    Φ46mmx240米

主轴转数:720-1800转/分 (手动无级变速)

主轴输出扭矩:90-320 N.m    (扭力平台测试)

额定给进力:60     Kn    (扭力平台测试 )

给进行程:750mm

油泵电机:380V   37KW  (猛牛电机)

水泵电机:380V   5.5KW  (猛牛电机)

马达型号:L6V80       (贵州力源)

油泵型号:GP8032-齿轮泵

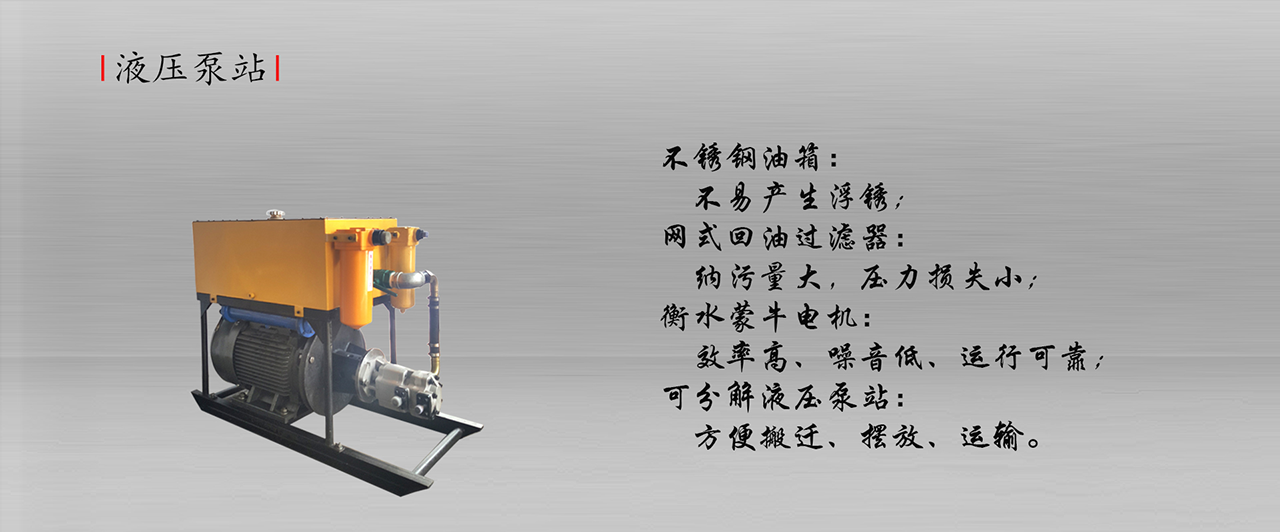

液压系统:不锈钢油箱、最大容积150 L、46#抗磨液压油

水 系 统:BW-90泥浆泵  最大流量:90 L/mim   额定压力:2.94Mpa

主机  重量:380kg可分解,

规格:长1600mm   高700mm、 宽300mm。

操作台重量:90kg

规格:长 600mm   高1000mm、宽440mm。

动力车重量:450kg  可分解,

规格:长1340mm   高1010mm、 宽560mm。

          45MnMoB地质钻杆  Φ46mmx1500mm,

         钢索取芯岩芯管Φ48mmx1500mm、

金刚石钻头Φ49mm、金刚石扩孔器Φ49.5mm、取出岩心Φ29mm。
