深部找矿设计是根据已知矿体向深部廷伸的特点，以就矿找矿原则，目的扩大已知成果，寻找盲矿体，获得基础储量，为矿山向深部开拓提供设计依据，由于坑探效率低、速度慢、成本高、灵活性低、安全性差、劳动强度大，以及在松软矿体中探矿而过早地破坏了矿体的稳定性等，钻探是获得最佳地质成果的重要手段，降低采矿的风险度，提高生产效率和经济效益。

钻孔揭露地质特征：

1：地层岩性                             2：构造特征

3：见矿层次及其矿化特征         4：围岩蚀变

工作条件

1. 坑道钻机适用于2000X2000mm的顶板完整无破碎，无流沙，无支护的硐室内使用，360度全方位钻进取芯。

2. 水平顺向钻进，硐室大小要求 高2000x宽2000mm。

3. 水平横向钻进，硐室大小要求 高2000x宽2600mm。

4. 垂直上下角度钻进，硐室大小要求 高2600x宽2000mm。

型号说明：ky-150型、k是坑道，y是液压操纵机械传动，150是钻进深度（米）

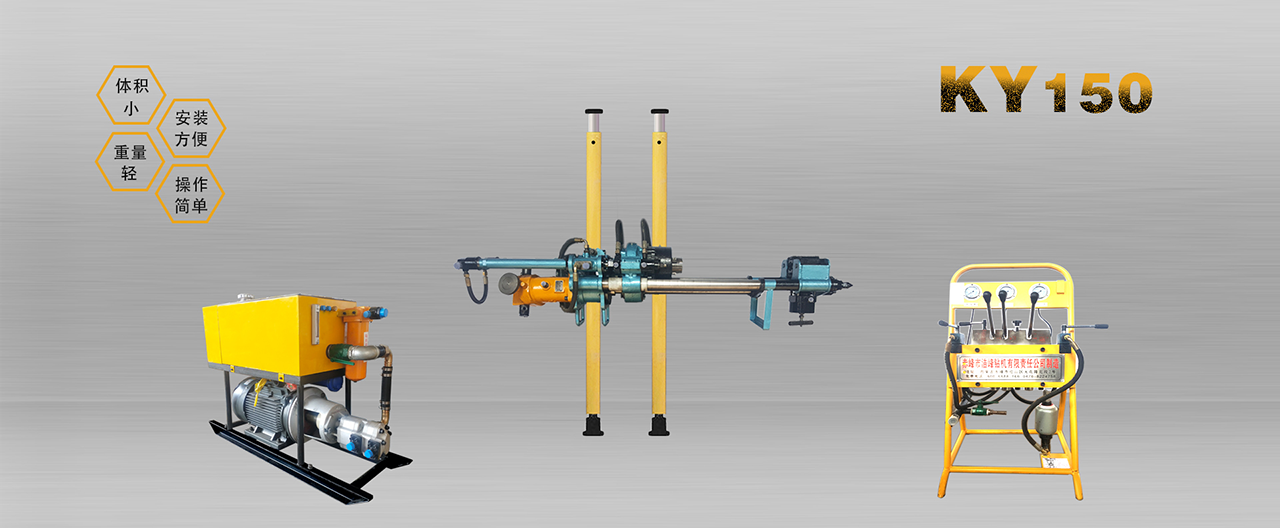

Ky系列全液压探矿钻机

1、体积小、重量轻、安装方便。

2、分体组成，主机、泵站、操作台、泥浆泵、钢索取芯设施。

3、在原有运输、探矿巷道即可投入生产，对矿山的整体结构起到保护作用。也可用于地表0-90度钻探。

4、钻机布置灵活，机械化扭卸钻杆，减轻工人劳动强度，提高工作效率。

5、采用箱式给进架，夹持器加紧，动力头回转钻进，油缸拉送钻具，可以省掉笨重的钻塔。

6、具有联动性功能，通过操作台集中控制，简单安全，可无极调速。

7、空心轴设计，钻杆长度不受钻机给进行程限制。可以360°任意倾角钻探。

8、解体性好，搬迁运输方便。

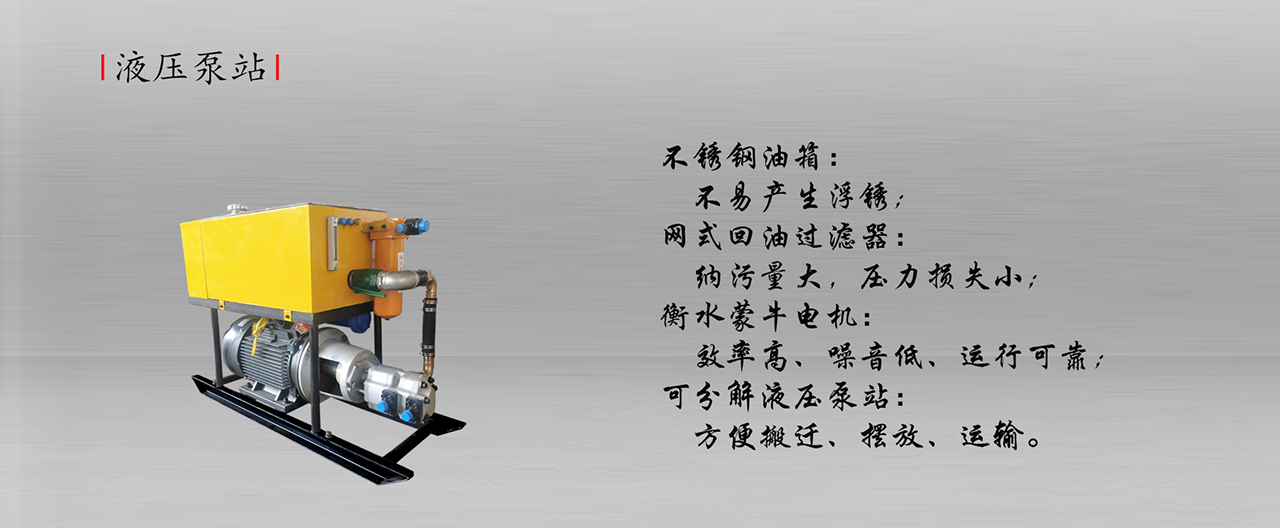

9、油泵、水泵、电源集中操作台。

10、抽拉式立柱，适合高低不等的巷道。

11、进口油表线，承受压力高、柔软，减少高压油脉冲力，使液压油表指针更稳定，能及时发现孔内地层、岩石变化。

12、特殊定做油温冷却器，高压油冷却快，低温使用，能保护马达、油泵、橡胶密 封件的使用寿命。

13、一班2人操作，2-5天可熟练操作。

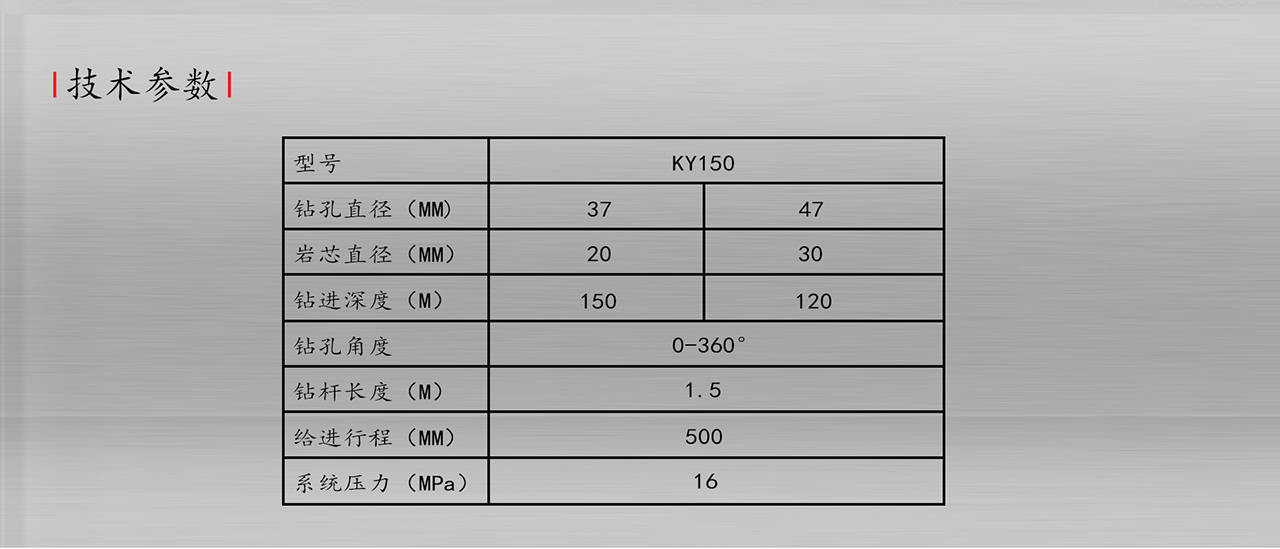

Ky-150型钻机技术参数

钻进角度：（坑道）0-360度，地表0-90度

钻进深度：钢钻杆    Φ33mmx150米，钢钻杆    Φ43mmx120米 铝合金钻杆Φ43mmx150米。

主轴转数：500—1700转/分 （手动无级变速）

主轴输出扭矩：72-275  N.m    （扭力平台测试）

额定给进力：30      Kn     （扭力平台测试 ）

给进行程：500mm

油泵电机：380V   18.5kw  （猛牛电机）

水泵电机：380V   5.5KW  （猛牛电机）

马达型号：L6V55       （贵州力源）

油泵型号：GP5020-齿轮泵

液压系统：不锈钢油箱、最大容积80 L、46#抗磨液压油

水 系 统：DA-120水泵最大流量：120 L/min、最大进水压力：29.8bar

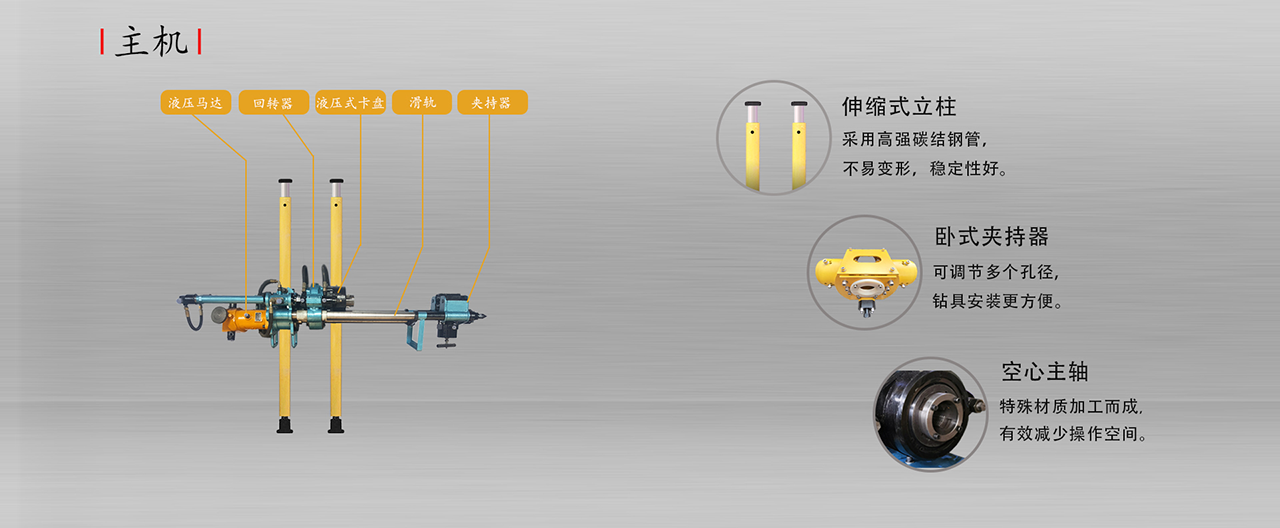

主机  重量：  160kg 可分解，

规格：长1700mm   高400mm、 宽300mm。

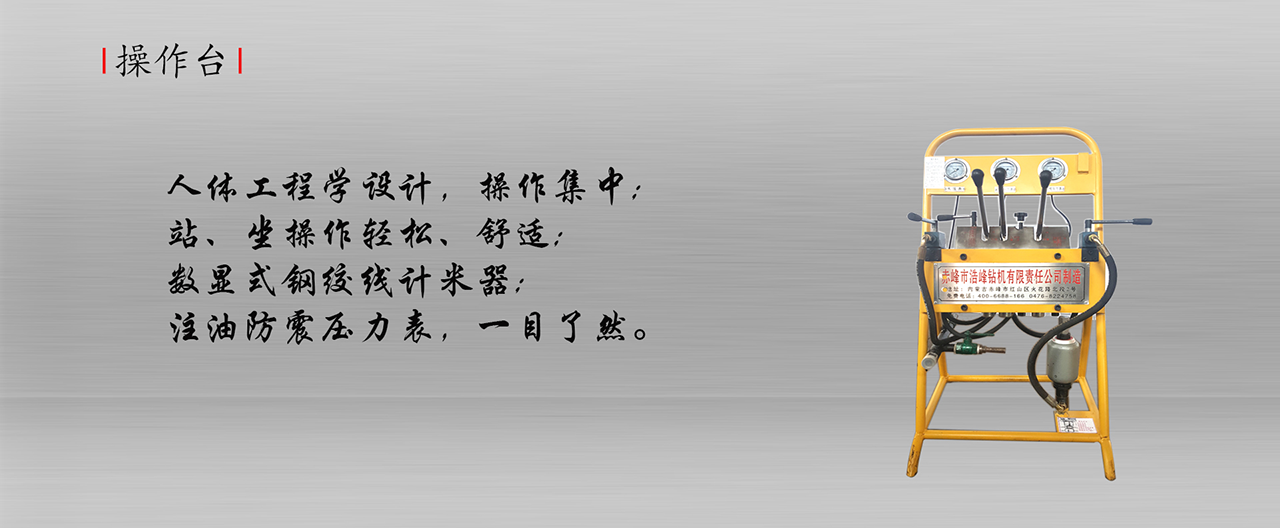

操作台重量：58kg

规格：长 600mm   高1000mm、宽440mm。

动力车重量：275kg  可分解，

规格：长1330mm   高900mm、 宽450mm。

钻具参数：①：dz-60地质钻杆  Φ33mmx1500mm，

                        双管双动岩心管Φ35mmx1500mm、

                        金刚石钻头    Φ36.5mm，金刚石扩孔器  Φ37mm，

                        取出岩心      Φ20mm。

                 ②：dz-60地质钻杆  Φ43mmx1500mm，

                        双管双动岩心管Φ45mmx1500mm、

                        金刚石钻头     Φ46.5mm，金刚石扩孔器  Φ47mm，

                        取出岩心      Φ30mm

整机质保期限为12个月，在质保期内非人为损坏的，供方免费更换配件。

我公司承诺免费派技术人员到（国内）现场安装，调试，培训。

在设备安装、调试、试运转期间，供方将派遣1名有资格、有经验、能胜任工作的技术人员到需方现场从事安装和调试工作，在正确安装、维修、故障排除及操作使用等方面为需方提供技术上的帮助和支持，保证设备正常运行。
